图形学笔记：变换 Transformations

未完待续… …

从这篇文章开始整理我在学校学到的计算机图形学相关知识，原则是如果在网上没有找到清楚的解释，我会尝试自己解释出来，如果找到了就直接贴链接。

CG和CV的关系

首先想解释一下 Computer Graphics和 Computer Vision的关系和区别.
大致上讲，CG是图像和视频合成的工具和机制，而CV通常用于分析和提取视频和图像的语义内容，这两个领域的技术没有明显的界限，但是目的稍有不同。

fig1

基础

向量积 Vector Cross product

关于Cross product维基百科解释的非常详细。
$$\vec u\times\vec v=|\vec u||\vec v|sin\theta\vec c$$
需要特别注意的是两个向量u和v在三维空间的叉乘的几何意义

数量积 Vector Dot Product

关于Dot Product 的相关知识。
$$\vec u\cdot\vec v=|\vec u||\vec v|cos\theta$$

变换

仿射组合 The affine combination

首先通过下文先了解一下什么是仿射变换或者叫仿射映射.

如何通俗地讲解「仿射变换」这个概念？ - 马同学的回答 - 知乎

而仿射函数实际上就是表示这一变换过程的函数，一般形式是$f(\vec x)=A\vec x+\vec b$,$A$是一个$m\times k$矩阵，$\vec x$是一个$k$向量, $\vec b$是一个$m$向量。

仿射组合的概念更加抽象，可以通过下面这个例子了解一下两个二维向量的仿射组合：

仿射组合为什么代表一条线？ - 电猫哥electricat的回答 - 知乎

这个例子证明了两个二维向量的仿射组合可以代表一条直线，可以发现仿射组合其实是对于给定向量$\vec v_1,\vec v_2$（者点$p_1，p_2$）与一组权重$[\lambda_0,\lambda_1]$的线性变换，而且必须满足$\lambda_1+\lambda_2=1$，即$\vec y=\lambda_1\vec v_1+\lambda_2\vec v_2$。推广到$n$个向量定义如下：
$$ 组合 \{v\in V|v=\sum_{i=0}^{n}\lambda_iv_i,with\sum_{i=0}^{n}\lambda_i=1\} 被称为向量v_i的仿射组合$$

未完，这部分以后会补张图…）

重心坐标 Barycentric Coordinates

上面介绍的内容其实隐含了一个前提：坐标系类型已确定。在数学中，坐标系的类型很多，例如齐次坐标系（homogeneous coordinates or projective coordinates），和笛卡尔坐标系（Cartesian coordinate system）,在不同的坐标系下，对事物的描述方法和变换自然是不同的。各个坐标的关系可以参考下面的文章：

从带号面积到坐标系的建立 - PeaucellieRay的文章 - 知乎

这里主要介绍一下重心坐标系，找到一片讲的比较清楚的文章。

重心坐标（Barycentric coordinates） - 杨超的文章 - 知乎

通过上文其实我们可以发觉重心坐标的表示方法就是点$P_i$的仿射组合，而$w_i$就是组合权重。
值得注意的是，上文的三角形其实是放在一个仿射空间（affine space）里的。维基百科这样描述仿射空间：

仿射空间是没有起点只有方向大小的向量所构成的向量空间。

我的理解是仿射空间就是没有原点的线性空间，这里就不展开讨论了。

回到重心坐标的话题上来，通过结合仿射组合，有下面的定义:

$$在一个仿射空间的坐标系内，给出点集B=\{p_0,…p_n\}和点p的仿射组合:$$

$$p=\sum_{i=0}^{n}\lambda_ip_i\ with\ \lambda_i\ge0;\ \sum_{i=0}^{n}\lambda_i=1\lambda_i$$

$$就是点p的重心坐标（barycentric\ coordinates).$$

fig2

通过多个点确定一个坐标确实感觉很费劲，但是如上个链接里的文章所说，这个坐标系大有可为，在计算机图形学中需要使用一个非常重要的技术——线性插值，就用到重心坐标，这个以后的文章一定也会提到。

凸包 Convex Hulls

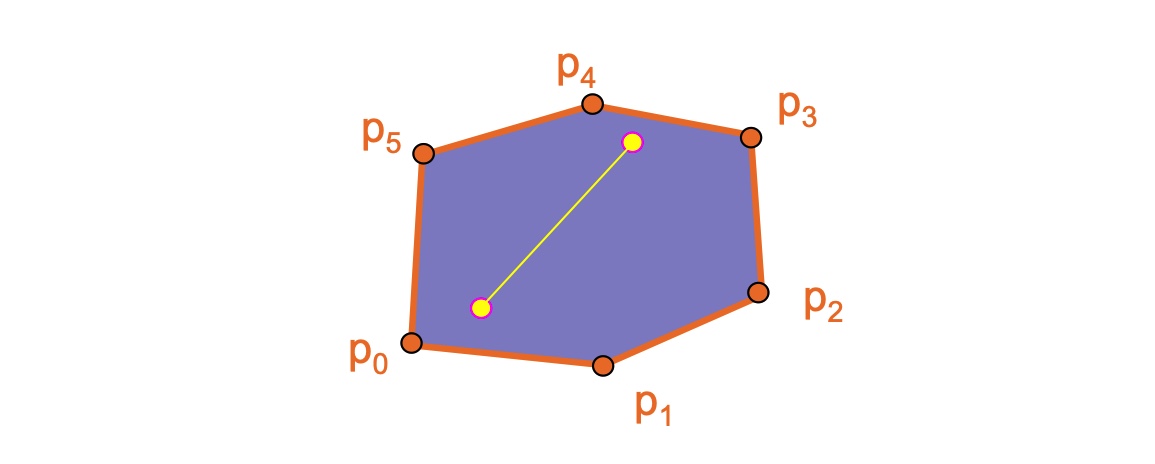

凸包的几何意义是给定空间一堆离散的点，计算能够包含这些点的一个凸多边形,如下图可以用凸包将general mesh的点精简成convex mesh，在碰撞检测中省去了大量内存。

fig3

凸包的表示方法如下，可以发现可以利用仿射组合保证凸性（Convexity），原因暂不讨论。

$$点集 co\{p_0,…,p_n\}=\{p|p=\sum_{i=0}^{n}\lambda_ip_i,\sum_{i=0}^{n}\lambda_i,and\ \lambda_i\ge0,i=0,…,n\};co\{p_0,…,p_n\}就是点集p_1，…,p_n的凸包$$

仿射映射 Affine mappings

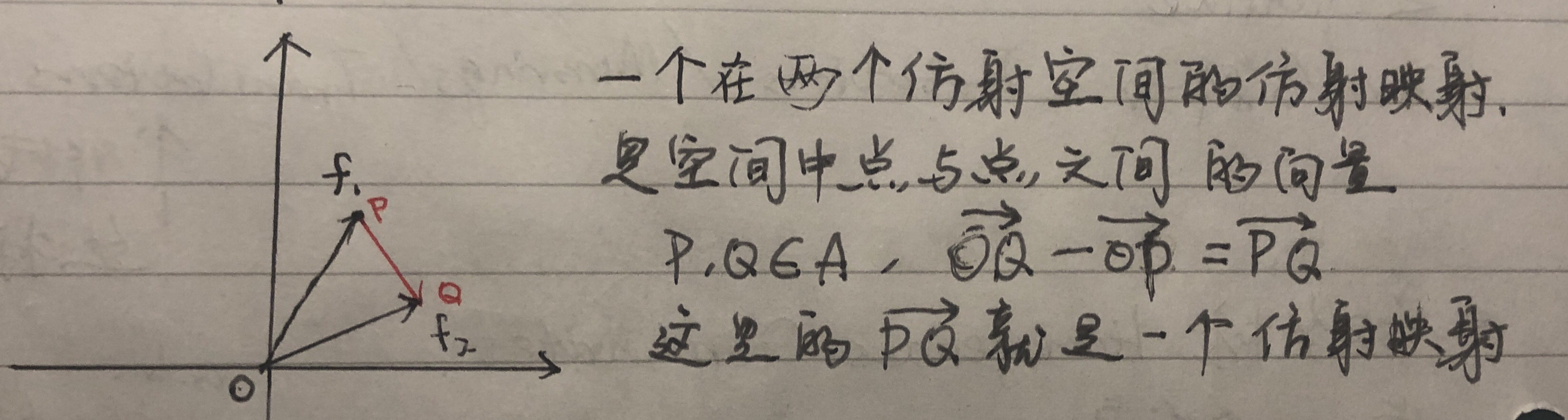

其实仿射映射跟前面所说的仿射变换的概念基本一致，这里重新详细的介绍一下，简单的说仿射映射就是线性变化加平移，维基百科里关于仿射映射给出了两个定义，第一个比较好理解如下：

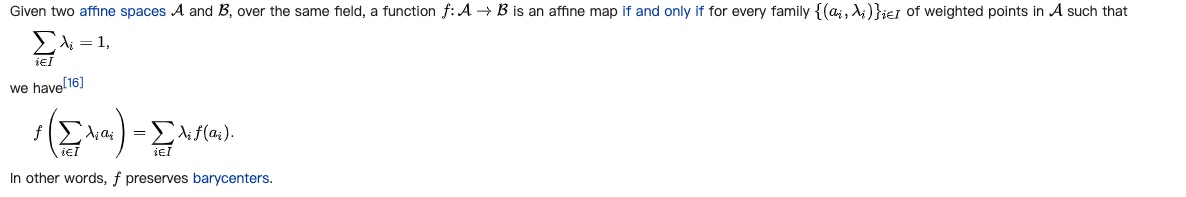

另一个定义对我来说比较难理解:

我的理解是，在向量集（点集）中，每个向量$\vec a_i$通过变换后，对应的权重$\lambda_i$是不变的，既然权重没变，相对位也没有变，所以保留了这个向量集的重心。

仿射映射具有如下性质:

1. 一条线映射之后还是一条线。
2. 有限集映射后任然是有限集。
3. 平行的物体（线，平面，...）映射后依然是平行的。
4. 物体面积，体积和长度的所占比例在映射后不变。

刚性变换 Rigid Transformation

刚性变换听着名字很奇怪，其实简单的说就是向量（点）只在位置和朝向上发生了改变的变换。下面两篇文从不同角度介绍了不同的坐标变换之间的关系，相互比较更容易理解。

一文读懂图像中点的坐标变换(刚体变换，相似变换，仿射变换，投影变换)

【Computer Vision】图像单应性变换/投影/仿射/透视

在了解完刚性变换的概念之后，给出如下定义：
$$一个坐标变换T如果满足：x,y\in\mathbb{R}^3:|T(x)-T(y)|=|x-y|，则这个变化是刚性的。$$

刚性变化有如下性质：

1. 刚性变化就是一种仿射。
2. 刚性变化包括：旋转（线性）；镜像（线性）；平移（非线性，但是可以通过齐次坐标“固定”，下面也会介绍。）
